Simatic WinCC flexible

Материал из Циклопедии
Перейти к навигации Перейти к поиску
программное обеспечение
Simatic WinCC Flexible

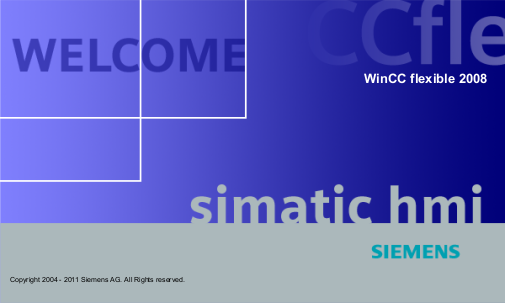

Файл:WinCCflexible2008 SplashScreen.png
Разработчик

Siemens AG

Операционная система

Microsoft Windows XP

Последняя версия

2008 SP3 (21 февраля 2012)

Лицензия

Проприетарная

Сайт

siemens.com

Simatic WinCC Flexible — программное обеспечение для создания человеко-машинного интерфейса, составная часть семейства систем автоматизации Simatic, производимых компанией Siemens AG.

Предназначено для решения комплекса задач человеко-машинного интерфейса: от разработки проекта отдельно взятой панели оператора до разработки мощных систем человеко-машинного интерфейса с архитектурой клиент/сервер. Оно объединяет в себе простоту работы с пакетом Simatic ProTool и широкие функциональные возможности Simatic WinCC.

Развитие WinCC Flexible как самостоятельного продукта прекращено, все его функции реализованы в интегрированной среде разработки программного обеспечения систем промышленной автоматизации TIA Portal.

Основные возможности WinCC[править]

Визуализация техпроцесса (Graphic Designer) Визуализация через соответствующую Windows рабочую оболочку построена на параметрировании графических объектов, проектировании графических структур:

  • Численные и алфавитно-цифровые поля ввода / вывода
  • Статическое отображение текста и графики, векторная графика
  • Динамическая графика из символьной библиотеки HMI
  • Графика прямых, кривых линий; функция увеличения
  • Зависимые от сигнала текстовые списки и списки графики
  • Кнопки и выключатели для обслуживания процесса
  • Редактируемые поля для значений процесса (сигналов)
  • Аналоговое отображение, регуляторы
  • Проектируемые композиции из основных объектов системы
  • Графика стандартных форматов, например, BMP, JPEG, WMF

Тревоги и сообщения

  • Сообщения от битов и аналоговых сигналов, а также телеграмма тревоги от Simatic S7
  • Свободно определяемые классы сообщений для квитирования и отображения

Архивное хранение сообщений и значений процесса

  • Архивное хранение в файлах CSV или ODBC базах данных
  • Онлайн-оценка архивов по графикам кривых
  • Оценка архивов сообщений через стандартные средства MS

Рецепты

  • Создание и управление наборами данных для машин или производств
  • Отображение набора данных через конфигурируемый графический объект
  • Передача наборов данных к управлению
  • Импорт и экспорт файлов CSV

Документация данных процесса

  • Управляемая по времени или буферизованная выдача сообщения
  • Свободный формат

Ориентированная на пользователя защита доступа

  • Идентификация через определение пользователя и пароль
  • Определенные групповые права пользователей

Открытая коммуникация между системами HMI

  • OPC-Server
  • Sm@rtAccess для коммуникации между системами HMI на основе Ethernet сетей через Intranet/Internet
