Шафрир-2

Материал из Циклопедии
Перейти к навигации Перейти к поиску
← другие значения синонима Шафрир
Шафрир-2
ивр. שפריר
Тип ракета «воздух-воздух» малой дальности
Статус снята с вооружения
Разработчик Государство Израиль Rafael
Главный конструктор Хилель Бар-Лев, Зеев Бонен (с 1964)
Годы разработки 25 марта 1964 — 1969
Начало испытаний март 1963
Принятие на вооружение июль 1969
Производитель Государство Израиль Rafael
Годы производства март 1969 — июнь 1978
Единиц произведено 1000 (в том числе 65 — учебных)
Годы эксплуатации июль 1969 — 1980
Основные эксплуатанты Государство Израиль ВВС Израиля
Другие эксплуатанты Аргентина Колумбия Турция Чили
Базовая модель Шафрир-1
Commons-logo.svg  Изображения на Викискладе

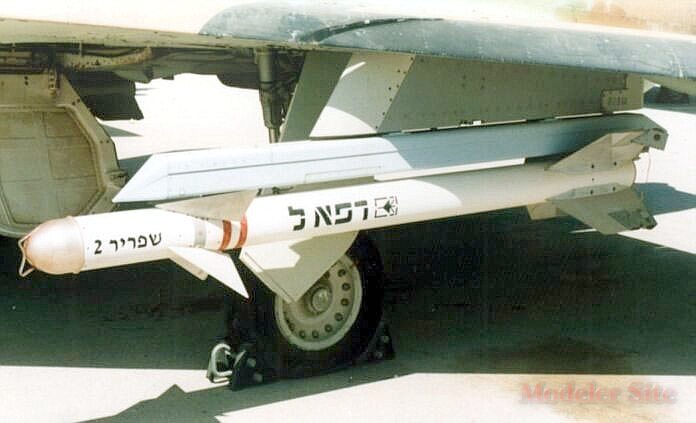

Рафаэл Шафрир-2 (англ. Rafael Shafrir 2, ивр. 2 ‏שפריר‏‎) — израильская ракета класса «воздух-воздух»[1].

Общие сведения[править]

Производство компании Rafael.

Название означает «стрекоза».

В 1963 году, ввиду низких качеств ракеты Шафрир-1, была начата разработка новой модификации — Шафрир-2. 25 марта 1964 года в полном объёме начались работы по проекту Шафрир-2. Первоначально разработка велась под руководством Хилель Бар-Лева, а в мае 1964 года его сменил Зеев Бонен. Для снижения технологического риска разработки Шафрир-2 разрабатывалась как увеличенный в габаритах вариант «Шафрир-1». Одни источники сообщают, что принципиально новым в ракете был лишь дистанционный электромагнитный взрыватель, но другие авторы утверждают, что при проектировании новой ракеты и головка самонаведения и дистанционный оптико-электронный взрыватель были заимствованы с Шафрир-1.

Во время Шестидневной войны силами израильской армии на египетском аэродроме Бир-Гафгафа на Синайском полуострове было захвачено около 80 советских ракет ближнего воздушного боя К-13 (около 40 исправных и столько же разобранных) и 9 пусковых устройств, которые по сути были результатом реверс-инжиниринга американского «Сайдвиндера». В декабре 1967 года, после испытаний на совместимость с оборудованием истребителей «Мираж-3» советские ракеты были приняты на вооружение 119-й эскадрильи ВВС Израиля. В тоже время, с конца 1962 года, после заявления американского президента Кеннеди об «особых отношениях» с Израилем и о поставке ему военного оборудования, Соединённые Штаты начали вытеснять Францию с израильского рынка вооружений (начиная с поставок исключительно оборонительного вооружения, например ЗРК MIM-23 «Хок», к середине 1960-х годов США начинает поставлять Израилю и наступательные виды оружия). В 1968 году, когда Франция ввела эмбарго на поставки своего оружия Израилю, США наконец-то продали Израилю ракеты «Сайдвиндер» — в начале AIM-9B (получившие в Израиле название «Баркан»), а затем и АIМ-9D (получившие в Израиле название «Декер»). Эти события, несмотря на успешный ход разработки Шафрир-2, чуть было не привели к остановке проекта, так как, хотя по своим характеристикам израильская ракета и превосходила АIM-9В, но уступала АIM-9D оснащаемой охлаждаемой ИК ГСН и дистанционным электромагнитным взрывателем, была почти в 2 раза дороже её и на порядок дороже АIM-9B.

Однако, Rafael удалось найти рычаги, чтобы убедить правительство Израиля в необходимости продолжить работы над Шафрир-2.

9 марта 1969 года был сделан первый заказ на серийное производство Шафрир-2. Уже 14 апреля ВВС Израиля начали приёмку ракет, 1 июля было официально объявлено о боеготовности ракеты, а 2 июля того же 1969 года, на следующий день, при помощи Шафрир-2 был сбит первый МиГ-21 египетских ВВС.

В ходе Войны Судного дня Шафрир-2 показала себя самой эффективной ракетой в ВВС Израиля: в 176 пусках, ей было сбито 89 египетских и сирийских самолётов — 32,1 % от общего их количества (всего, Израилем в войне Судного дня было сбито 277 самолётов, из них 52 % — ракетами).

Производство ракеты продолжалось до июня 1978 года, за это время было изготовлено 925 боевых ракет и 65 их учебных модификаций (в том числе поставленные на экспорт).

Ракетами Шафрир-2 вооружались самолёты Mirage IIIC, IAI Nesher, IAI Kfir и A-4 Skyhawk.

За 11 лет нахождения на вооружении ВВС Израиля при помощи ракет Шафрир-2 было сбито 106 самолётов противника.

В 1980 году Шафрир-2 была снята с вооружения.

ТТХ[править]

  • Длина ракеты — 2,5 м или 2,47 м
  • Диаметр корпуса — 150 мм или 160 мм
  • Размах крыла — 550 мм или 520 мм
  • Стартовая масса — 93 кг
  • Максимальная скорость полета — 2,5 М
  • Максимальная дальность — 5 км
  • Минимальная дальность — 0,5 км
  • Боевая часть — ОФ 11 кг (4 кг ВВ)
  • Взрыватель — дистанционный оптико-электронный
  • Система наведения — инфракрасная головка самонаведения
  • Двигатель — ракетный двигатель твёрдого топлива (твердотопливный ракетный двигатель)

См. также[править]

Источники[править]

  1. ↑ Грановский Олег. Оружие Израиля: ракеты «воздух-воздух» израильского производства // Военный вестник Израиля. — Тель-Авив: Новости недели, 2007. — Вып.5. — С.10.
